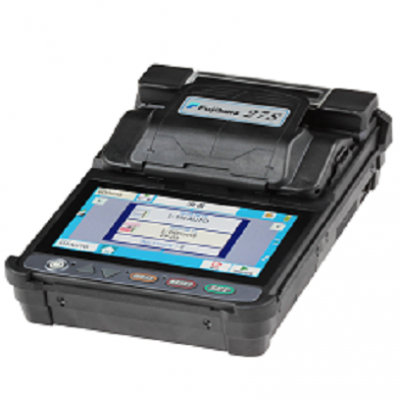

藤仓Fujikura 27S单芯光纤熔接机

简介

藤仓27S掌上型单芯光纤熔接机是一款既可用于FTTH工程，也可用于光纤干线工程接续的熔接机。它采用了4马达式对芯设计，27S配备了彩色触摸屏。

特点

4马达活动V型槽对芯熔接机

掌上型设计，带电池仅1300克

熔接时间最快6秒

彩色触摸屏，操作简便

高精度高强度设计，防冲击、耐降雨、耐粉尘

三合一多功能压板与光纤夹具均可适用

5mm的短切割长度熔接

大容量锂电池供电，一块电池能够熔接加热200芯以上

配备携带箱

技术参数

光纤对准方式	活动V型槽包层对准
适用光纤类型	SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657)
适用光纤种类	蝶形/圆形皮线光缆；2mm/3mm外径尾纤/跳线；250μm裸光纤和600μm/900μm包覆光纤；隐形光纤
包层直径	125μm
涂覆层直径	100μm至3mm（多功能护套压板，无需更换夹具）
光纤切割长度	5～16mm
熔接/加热模式	总共100个熔接模式和30个加热模式
实际平均熔接损耗	0.02dB(SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS)
熔接时间	SM FAST模式：6秒，SM AUTO模式：9秒
回波损耗	>>60dB
加热时间	250μm涂覆直径，FP-03套管：25秒
熔接结果存储	10000个新熔接记录，100个新熔接图像
光纤显示和放大倍数	X/Y单独或同时显示；300倍/200倍
光纤观察方式	双轴观测；5.0英寸彩色LCD触摸屏
拉力试验	1.96～2.25N
对应热缩管	60mm/40mm/20mm单芯以及各类皮线光缆和热熔接头使用套管
电极棒寿命	放电5000次以上
电池熔接加热次数	200次以上
通信接口	USB2.0（Mini-B）用于PC连接，支持因特网联网软件升级
操作条件	海拔0～5,000m，大风速15m/s，温度-10～+50℃，相对湿度0～95%非冷凝
尺寸/重量	131W x 201D x 79H (mm) / 1300g (包括电池)
三防性能	防震：76cm高度底部向下坠落防雨：降水量在10mm/hr的情况下10分钟，IPX2 防尘：暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒），IP5X

标准配置

选件

说明	型号
光纤夹具	FH-60-250，FH-70-250（250μm涂覆直径）
	FH-60-900，FH-70-900（900μm涂覆直径）
	FH-60-DC250（250μm涂覆直径的皮线光缆）
	FH-FC-20（900μm涂覆直径的2mm外径尾纤）
	FH-FC-30（900μm涂覆直径的3mm外径尾纤）
	FH-60-LT900（900μm涂覆直径的松套光纤）
光纤压板	CLAMP-S31A（已包含在标准配置中） CLAMP-S31B（900μm涂覆直径的松套光纤）
锂电池	BTR-11
电极棒	ELCT2-16B
酒精壶	AP-02
